النموذج الأولي للتصنيع باستخدام الحاسب الآلي: بدءًا من التحقق من صحة CAD وحتى الاختبار الوظيفي

مقدمة

يعد النموذج الأولي للتصنيع باستخدام الحاسب الآلي أكثر من مجرد نسخة مبكرة من المكون النهائي. إنها أداة هندسية تستخدم للتحقق مما إذا كان من الممكن تصنيع التصميم بدقة وتجميعه بشكل صحيح وتنفيذه على النحو المنشود قبل أن ينتقل التصميم إلى مرحلة إنتاج أكثر استقرارًا. بالنسبة للمكونات الميكانيكية، فإن هذا يجعل تصنيع النموذج الأولي ذا قيمة خاصة عندما يلزم تقييم الأبعاد وسلوك المواد وميزات التزاوج وظروف السطح والهندسة الوظيفية باستخدام مادة هندسية حقيقية.

A نموذج أولي يتم إنشاؤه بشكل عام لاختبار المفهوم أو التصميم أو العملية قبل إنشاء الإصدار النهائي. تعمل التصنيع باستخدام الحاسب الآلي على توسيع هذه الفكرة من خلال إنتاج أجزاء النموذج الأولي مباشرة من مخزون المعدن أو البلاستيك الهندسي باستخدام عمليات التصنيع الخاضعة للرقابة. على عكس النماذج المرئية البحتة، غالبًا ما يمكن تقييم النموذج الأولي للتصنيع باستخدام الحاسب الآلي في ظل ظروف تجميع وميكانيكية واقعية لأن المادة والهندسة يمكن أن تمثل بشكل وثيق المكون النهائي المقصود.

وبالتالي فإن قيمة العملية لا تكمن فقط في صنع جزء واحد. يساعد النموذج الأولي لتصنيع CNC المخطط جيدًا المهندسين على اكتشاف تعارضات الأبعاد، وميزات يصعب تصنيعها، واستراتيجيات المسند الضعيفة، ومشاكل التجميع، والتفاوتات غير الضرورية، ومشكلات أخرى بينما لا يزال التصميم مرنًا بدرجة كافية للتحسين.

ما هو النموذج الأولي للتصنيع باستخدام الحاسب الآلي؟

النموذج الأولي للتصنيع باستخدام الحاسب الآلي هو مكون آلي يتم إنتاجه بشكل أساسي للتحقق من التصميم أو الاختبار الوظيفي أو تقييم التجميع أو التحقق من صحة التصنيع. يمكن إنشاؤه من خلال الطحن أو الخراطة أو الحفر أو النقر أو الطحن أو الأسلاك EDM أو التصنيع متعدد المحاور اعتمادًا على هندسة الجزء.

قد يشبه النموذج الأولي المكون النهائي إلى حد كبير أو قد يركز فقط على الميزات التي تحتاج إلى اختبار. على سبيل المثال، قد يحتاج المهندس الذي يقوم بتطوير مبيت إلى التحقق من مواضع التثبيت، والخلوصات الداخلية، وسمك الجدار، وهندسة الواجهة قبل الانتهاء من كل التفاصيل التجميلية. قد يركز النموذج الأولي للعمود بدلاً من ذلك على تركيبات المحامل، والتركيز، وهندسة الخيوط، وسلوك التجميع.

هذه المرونة مهمة لأن تصنيع النموذج الأولي يجب أن يجيب على أسئلة هندسية محددة. الجزء الذي يبدو كاملاً ولكنه لا يختبر مخاطر التصميم المهمة يوفر قيمة محدودة. ولذلك ينبغي بناء استراتيجية التصنيع والفحص حول ما يهدف النموذج الأولي إلى التحقق من صحته.

لماذا تستخدم التصنيع باستخدام الحاسب الآلي للنماذج الأولية؟

تعد المعالجة باستخدام الحاسب الآلي مفيدة بشكل خاص عندما تحتاج أجزاء النموذج الأولي إلى خصائص ميكانيكية واقعية. نظرًا لأنه يمكن تصنيع المكونات من الألومنيوم والفولاذ المقاوم للصدأ والتيتانيوم والفولاذ الكربوني والنحاس والبلاستيك الهندسي والعديد من المواد الأخرى، يمكن للمهندسين تقييم السلوك الذي قد يكون من الصعب إعادة إنتاجه باستخدام نموذج مرئي بحت.

يمكن أن تتأثر صلابة المواد، وقوة الخيط، وتركيبات المحامل، وأسطح الختم، وواجهات التثبيت، والاستجابة الهيكلية بالمواد الفعلية المستخدمة. تسمح المعالجة باستخدام الحاسب الآلي بدمج هذه الخصائص في وقت مبكر من التطوير.

ميزة أخرى هي التحكم في الأبعاد. يمكن إنتاج وقياس الثقوب والجيوب والرؤوس والفتحات الحرجة ووجوه الختم والأعمدة وميزات التثبيت مقابل الرسم الهندسي. وهذا يوفر معلومات مباشرة حول ما إذا كانت الهندسة المقصودة عملية وما إذا كانت استراتيجية التسامح المحددة تدعم وظيفة التجميع.

للنماذج الأولية المعقدة،, خدمات التصنيع باستخدام الحاسب الآلي يمكن الجمع بين تكوينات التصنيع المختلفة والعمليات الثانوية وفقًا لمتطلبات الهندسة والمواد والتحقق الخاصة بالمكون.

النموذج الأولي للتصنيع باستخدام الحاسب الآلي مقابل النموذج الأولي المرئي

لا يحتاج كل نموذج أولي إلى نفس المستوى من دقة التصنيع. غالبًا ما يهدف النموذج الأولي المرئي إلى توصيل الحجم الإجمالي أو الشكل أو المظهر أو بيئة العمل. يتم استخدام النموذج الأولي للتصنيع باستخدام الحاسب الآلي بشكل أكثر شيوعًا عندما يحتاج المهندسون إلى تقييم مدى ملاءمة المكون أو وظائفه فعليًا.

الهدف النموذجي	التركيز الرئيسي	لماذا قد تكون المعالجة باستخدام الحاسب الآلي مفيدة
تقييم المفهوم	الشكل الأساسي والهندسة	يؤكد الحجم الفعلي وتخطيط الميزة
نموذج التجميع	الواجهات وأبعاد التزاوج	يسمح بإجراء فحوصات واقعية للملاءمة والتخليص
النموذج الوظيفي	الأداء الميكانيكي	يستخدم المواد الهندسية والهندسة الدقيقة
النموذج الأولي للعملية	قابلية التصنيع	يحدد تحديات التصنيع والتركيب والمسند
التحقق من صحة ما قبل الإنتاج	التكرار والتفتيش	يساعد على تأكيد منطق العملية قبل الإنتاج على نطاق أوسع

يجب أن يتوافق مستوى التفاصيل مع الهدف. هناك فائدة قليلة في التحكم بإحكام في السطح التجميلي عندما يكون الغرض الرئيسي من النموذج الأولي هو تأكيد واجهة التثبيت الداخلية. وبالمثل، قد يتطلب المكون المخصص لتقييم المحمل أو الختم تحكمًا أوثق في مجموعة صغيرة من الميزات الوظيفية.

بدءًا من CAD ومراجعة الرسم

تبدأ عملية تصنيع النموذج الأولي الناجحة قبل دخول المادة إلى الماكينة. تحدد نماذج CAD الشكل الهندسي، لكن الرسم ينقل معلومات مثل التفاوتات المسموح بها، والمواعيد، والخيوط، ومتطلبات السطح، والظروف الهندسية الأخرى.

يجب أن تكون الخطوة الأولى هي تحديد الميزات المهمة لغرض النموذج الأولي. قد تشمل هذه التجاويف المحمل، أو فتحات المحاذاة، أو وجوه التزاوج، أو أسطح الختم، أو الواجهات الملولبة، أو أقطار العمود، أو العلاقات الموضعية.

وينبغي أيضا مراجعة قابلية التصنيع. الجيوب الضيقة العميقة، والزوايا الداخلية التي يتعذر الوصول إليها، والجدران الرقيقة للغاية، والميزات الطويلة غير المدعومة، والتفاوتات المقيدة غير الضرورية يمكن أن تجعل التصنيع أقل استقرارًا دون تحسين أداء النموذج الأولي.

يخلق النموذج الأولي للتصنيع باستخدام الحاسب الآلي فرصة لتقييم هذه المشكلات ماديًا. إذا كان من الصعب تصنيع إحدى الميزات أثناء مرحلة النموذج الأولي، فيمكن أن تساعد هذه المعلومات في تحسين التصميم قبل أن تصبح عملية التصنيع أكثر رسوخًا.

اختيار المواد لتصنيع النماذج الأولية

يعتمد اختيار المواد على ما يحتاج النموذج الأولي إلى توضيحه. إذا كان الهدف هو التحقق من الأبعاد والتجميع في المقام الأول، فيمكن للمهندسين اختيار مادة توفر سلوك التصنيع المناسب بينما تمثل هيكل التصميم النهائي. إذا كان النموذج الأولي سيخضع للاختبار الوظيفي، فقد تكون مادة الإنتاج المقصودة أكثر أهمية.

يستخدم الألومنيوم على نطاق واسع في أغلفة النماذج الأولية والأقواس والألواح والتركيبات والمكونات الهيكلية لأنه يمكن أن يدعم التصنيع التفصيلي والتصميمات خفيفة الوزن. يمكن اختيار الفولاذ المقاوم للصدأ حيث تكون القوة ومقاومة التآكل مهمة، في حين أن الفولاذ الكربوني ذو صلة بالعديد من الأعمدة ومكونات الآلات والأجزاء الهيكلية.

يمكن استخدام التيتانيوم عندما يكون الأداء العالي للقوة إلى الوزن أو المقاومة البيئية المحددة مطلوبًا. قد تكون المواد البلاستيكية الهندسية مثل POM أو النايلون أو PEEK مناسبة للتطبيقات الكهربائية أو منخفضة الاحتكاك أو العازلة أو خفيفة الوزن أو الميكانيكية المتخصصة.

ولذلك ينبغي اختيار المادة الصحيحة وفقًا للسؤال الهندسي الذي يتم اختباره بدلاً من مجرد اتباع مادة النموذج الأولي الافتراضية.

تخطيط التسامح النموذجي

أحد الأخطاء الأكثر شيوعًا في تطوير النموذج الأولي هو تطبيق تفاوتات مقيدة غير ضرورية على كل بُعد. قد يحتوي الرسم على العديد من الميزات، ولكن عادةً ما تتحكم مجموعة أصغر فقط بشكل مباشر في الملاءمة أو المحاذاة أو الختم أو الحركة أو التجميع.

يجب أن تعكس تفاوتات النموذج الأولي هذه الأولويات الوظيفية. قد يحتاج المقعد المحمل إلى تحكم وثيق في الأبعاد، في حين أن سطح الخلوص الخارجي قد يتحمل المزيد من التباين بشكل ملحوظ دون التأثير على الأداء.

يساعد هذا التمييز النموذج الأولي على توفير معلومات هندسية أفضل. عندما يحدد الفحص مشكلة الأبعاد، يمكن للمهندسين فهم ما إذا كانت تؤثر على وظيفة الجزء الفعلية أم على ميزة غير حرجة فقط.

يؤثر تخطيط التسامح أيضًا على تسلسل التصنيع. قد يلزم الانتهاء من التجاويف الحرجة، والمواعيد، وأسطح التزاوج، والعلاقات الهندسية فقط بعد إزالة معظم المواد المتبقية ووصول المكون إلى حالة أكثر استقرارًا.

استراتيجية المسند مهمة من النموذج الأولي الأول

تحدد المسندات كيفية التحكم في الأبعاد والعلاقات الهندسية. يمكن أن يؤدي سوء اختيار المسند إلى خلق مشكلات ليس فقط في التصنيع ولكن أيضًا أثناء الفحص والتجميع.

يجب أن يشير النموذج الأولي بشكل مثالي إلى الأسطح التي تعكس كيفية عمل المكون النهائي داخل التجميع. إذا كان يجب أن تتماشى عدة ثقوب مع مكون آخر، فيجب أن يوضح هيكل المسند هذه العلاقة.

يمكن أن يؤدي تغيير المراجع بشكل متكرر بين إعدادات التشغيل الآلي إلى حدوث تباين متراكم. ولذلك يجب أن تقلل العملية من عمليات نقل المسند غير الضرورية عندما يكون ذلك عمليًا.

وهذا مهم بشكل خاص للأجزاء متعددة الجوانب. قد يستفيد المكون ذو الميزات الموجودة على عدة وجوه من المعالجة رباعية المحاور أو خمسة محاور أو أفقية لأنه يمكن إكمال المزيد من الهندسة مع الحفاظ على نظام مرجعي متسق.

تعد مرحلة النموذج الأولي وقتًا ممتازًا لتحديد ما إذا كانت استراتيجية مسند الرسم تعمل بفعالية في التصنيع والفحص الحقيقيين.

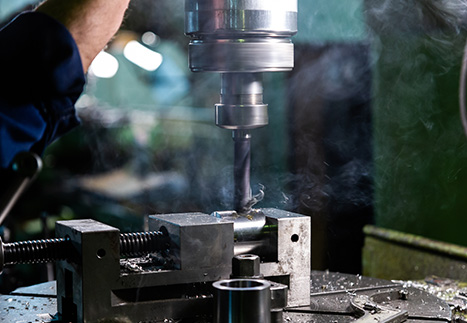

تسلسل التصنيع لأجزاء النموذج الأولي

يجب أن يحمي تسلسل المعالجة ثبات المكون عند إزالة المادة. عادةً ما يزيل التخشين غالبية المخزون الزائد مع ترك المادة على الأسطح الحرجة للتشطيب لاحقًا.

قد يؤدي شبه التشطيب بعد ذلك إلى إنشاء هندسة أكثر استقرارًا مع الاحتفاظ ببدل التشطيب المتحكم فيه. تنتج المعالجة النهائية الأبعاد الحرجة وظروف السطح المطلوبة للتقييم.

يختلف التسلسل الدقيق وفقًا لتصميم الجزء. تتصرف اللوحة الهيكلية السميكة بشكل مختلف عن الغلاف الرقيق، ويتطلب الجزء الدوراني القصير عملية مختلفة عن العمود الطويل الدقيق.

بالنسبة للمكونات ذات الجدران الرقيقة أو الجيوب الكبيرة، فإن تصنيع الكثير من المواد من جانب واحد في وقت مبكر جدًا قد يسبب الحركة. يمكن أن تساعد إزالة المخزون المتوازن في الحفاظ على الاستقرار.

غالبًا ما يتم أيضًا التخطيط للخيوط والثقوب الصغيرة والتفاصيل الدقيقة لاحقًا في تسلسل التصنيع بحيث لا تتضرر أثناء إزالة المواد الثقيلة.

النماذج الأولية للمكونات ذات الجدران الرقيقة

تخلق هندسة الجدران الرقيقة تحديًا خاصًا لأن قوى القطع يمكن أن تؤدي إلى انحراف قطعة العمل مؤقتًا. بعد مرور الأداة، قد يعود الجدار إلى الخلف، مما يؤدي إلى سمك غير متساوٍ أو اختلاف في الأبعاد.

يمكن أن يخلق ضغط التركيب مشكلة مماثلة. إذا تم إجبار مكون رفيع على التشكيل أثناء تثبيته، فقد يبدو دقيقًا أثناء التشغيل الآلي ولكنه يتغير بعد إزالته من التركيب.

يستخدم النهج المستقر دعمًا كافيًا لمقاومة قوى التصنيع دون الإفراط في تقييد الجزء. يمكن أن تترك المعالجة الخشنة مواد إضافية للحفاظ على الصلابة، مع إنتاج سمك الجدار النهائي أثناء عمليات التشطيب الأخف.

تؤثر مشاركة الأداة واتجاه القطع ووضوح الأداة وتسلسل التشغيل الآلي على النتيجة. يمكن أن يساعد القياس المتوسط أيضًا في تحديد الحركة قبل إزالة بدل التشطيب المتبقي.

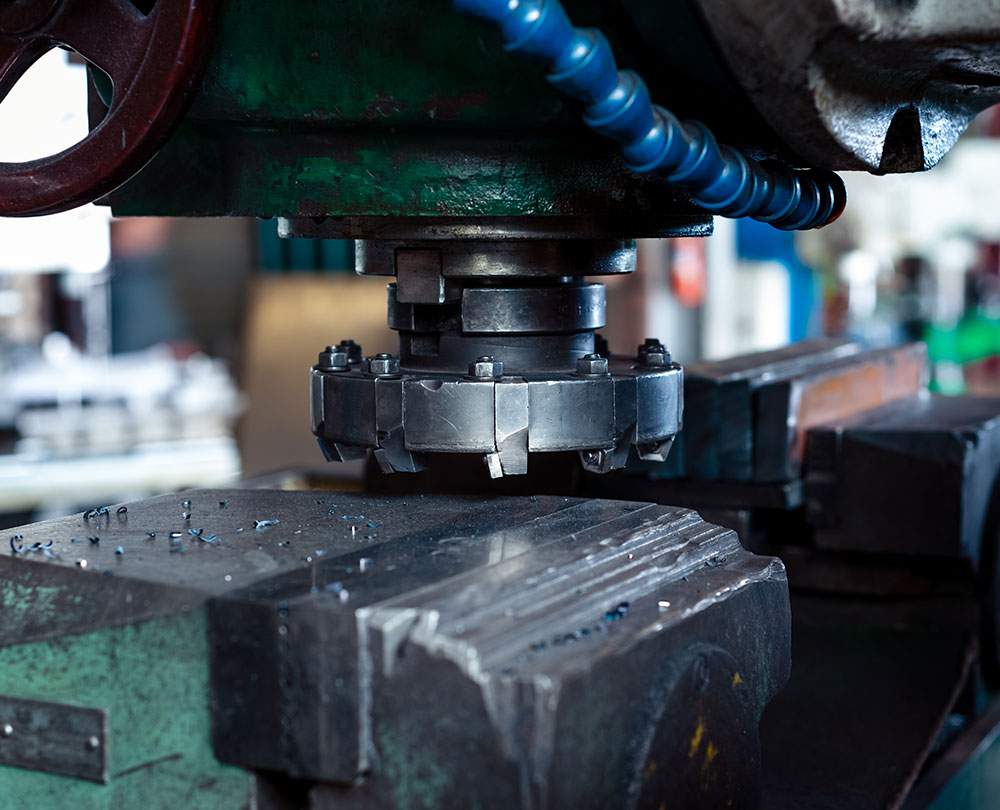

عندما تساعد المعالجة متعددة المحاور في تطوير النموذج الأولي

قد تحتوي النماذج الأولية المعقدة على ثقوب زاوية، أو أسطح مركبة، أو ميزات جانبية، أو جيوب عميقة، أو هندسة قد تتطلب عدة إعدادات مستقلة.

يمكن أن تقلل المعالجة متعددة المحاور من الحاجة إلى إعادة التموضع المتكرر من خلال السماح لأداة القطع بالوصول إلى المزيد من مناطق المكون مع الحفاظ على نظام مرجعي أكثر اتساقًا.

يمكن أن يكون هذا ذا قيمة خاصة أثناء تطوير النموذج الأولي لأن كل إعداد إضافي يقدم فرصة أخرى لتغير المحاذاة. يمكن أن يؤدي تقليل انتقالات الإعداد إلى تحسين العلاقات بين الميزات الموجودة على جوانب مختلفة من الجزء.

يمكن أن يسمح تحديد المواقع متعدد المحاور أيضًا للأدوات الأقصر بالوصول إلى المناطق الصعبة. توفر الأدوات الأقصر عمومًا صلابة أكبر، مما قد يؤدي إلى تحسين استقرار الأبعاد وجودة السطح.

ومع ذلك، لا يتطلب كل نموذج أولي للتصنيع باستخدام الحاسب الآلي معدات ذات خمسة محاور. أفضل تكوين للآلة هو الذي ينتج الشكل الهندسي المطلوب بكفاءة وموثوقية. قد يكون من الأنسب إنتاج الأجزاء البسيطة باستخدام الطحن التقليدي ثلاثي المحاور أو الخراطة باستخدام الحاسب الآلي.

النموذج الأولي لتحويل CNC

العديد من مكونات النموذج الأولي تكون دورانية وليست منشورية. غالبًا ما يمكن إنتاج الأعمدة والبطانات والأكمام والفواصل والدبابيس والبكرات والموصلات والمكونات الملولبة بكفاءة من خلال الدوران باستخدام الحاسب الآلي.

أثناء تدوير النموذج الأولي، قد يحتاج المهندسون إلى تقييم تناسب القطر، أو الجريان، أو التركيز، أو موقع الكتف، أو تعشيق الخيط، أو حالة السطح، أو التفاعل مع المحامل والأختام.

تتطلب الأجزاء الطويلة أو النحيلة اهتمامًا خاصًا لأن قوة القطع قد تؤدي إلى انحراف قطعة العمل. يساعد الدعم المناسب ومعلمات القطع المستقرة في الحفاظ على الاستقامة واتساق القطر.

إذا كان الجزء المقلوب يتطلب أيضًا ثقوبًا أو مسطحات أو فتحات أو ميزات مطحونة، فقد يتم دمج عمليات تصنيع إضافية وفقًا للمعدات والهندسة المتاحة.

وبالتالي يمكن أن يوفر تدوير النموذج الأولي معلومات مهمة حول أبعاد المكونات الفردية وكيفية تصرف الأجزاء الدورانية داخل المجموعة الميكانيكية.

تشطيب السطح والاختبار الوظيفي

يجب معالجة تشطيب السطح وفقًا للوظيفة بدلاً من المظهر وحده. قد تتطلب المقاعد الحاملة وأسطح الغلق والمناطق المنزلقة ووجوه التزاوج الدقيقة ظروف سطح يمكن التحكم فيها لأن الملمس يؤثر على الأداء.

قد لا يحتاج النموذج الأولي المستخدم لفحوصات التجميع إلى نفس مستوى التشطيب عبر كل سطح. ومع ذلك، إذا كان النموذج الأولي سيختبر سلوك الختم أو الاحتكاك أو التآكل أو التلامس، فيجب أن تمثل الأسطح ذات الصلة الحالة النهائية المقصودة بشكل وثيق.

تؤثر حالة الأداة ومعلمات القطع والاهتزاز وعقد العمل وبدل التشطيب على السطح المُشكل آليًا. يوفر التمرير النهائي المتسق عمومًا معلومات أفضل من محاولة إنشاء أسطح حرجة أثناء التخشين الشديد.

يمكن أيضًا استخدام العمليات الثانوية مثل الطحن عندما يحتوي النموذج الأولي على ميزات تتطلب تسطيحًا أو استدارة أو دقة أبعاد أو حالة سطح يتم التحكم فيها بشكل خاص.

يجب أن يجيب التفتيش على الأسئلة الهندسية

يعد الفحص أحد أهم مراحل تطوير النموذج الأولي لتصنيع CNC لأن الهدف ليس مجرد تحديد ما إذا كان الجزء يتطابق مع الرسم. يجب أن يساعد القياس في تحديد ما إذا كان التصميم يعمل أم لا.

يمكن فحص الأبعاد الحرجة باستخدام الميكرومترات، أو مقاييس التجويف، أو مقاييس الارتفاع، أو مقاييس الخيوط، أو مقاييس الدبوس، أو معدات قياس السطح، أو أنظمة قياس الإحداثيات اعتمادًا على الميزة.

قد تكون العلاقات الهندسية مثل التسطيح والعمودي والموضع والتركيز والشكل الجانبي بنفس أهمية الأبعاد الخطية البسيطة.

تصبح بيانات الفحص أكثر قيمة عندما تكون متصلة بنتائج التجميع. على سبيل المثال، إذا لم تتم محاذاة جزأين بشكل صحيح، يمكن أن تساعد القياسات في تحديد ما إذا كان السبب يكمن في موضع الثقب، أو تفسير المسند، أو تشوه المكون، أو حالة تصميم أخرى.

يؤدي هذا إلى تحويل فحص النموذج الأولي إلى عملية تعليقات لتحسين التصميم بدلاً من الفحص النهائي البسيط.

استخدام ردود الفعل النموذجية لتحسين التصميم

أحد الأسباب الرئيسية لإنتاج نموذج أولي للتصنيع باستخدام الحاسب الآلي هو التعلم من الجزء المادي.

قد يكتشف المصمم أن الأداة لا يمكنها الوصول إلى ميزة معينة بكفاءة، أو أن الزاوية الداخلية صغيرة بشكل غير ضروري، أو أن الجدار أكثر مرونة من المتوقع، أو أن المثبت يصعب تثبيته، أو أن ميزتي التزاوج لا توفران خلوصًا كافيًا.

يجب أن تغذي هذه النتائج مباشرة مراجعة التصميم التالية.

في بعض الأحيان تكون نتيجة النموذج الأولي الأكثر قيمة هي اكتشاف ما يجب تبسيطه. يمكن أن يؤدي تعديل التصميم الصغير إلى تحسين الوصول إلى الأداة، أو زيادة صلابة المكونات، أو تقليل الإعدادات غير الضرورية، أو إنشاء مرجع فحص أكثر وضوحًا.

وبالتالي فإن تصنيع النماذج الأولية يربط تصميم CAD بواقع التصنيع. يمكن لكل جزء مادي أن يوفر معلومات يصعب التنبؤ بها بشكل كامل من النموذج الرقمي وحده.

الانتقال من النموذج الأولي إلى إنتاج الدفعة الصغيرة

النموذج الأولي الناجح لا يعني تلقائيًا أن عملية التصنيع جاهزة للإنتاج المتكرر. يجب أن تتحقق المرحلة التالية مما إذا كان تسلسل التصنيع واستراتيجية التركيب والأدوات وطريقة الفحص والأبعاد الحرجة تظل مستقرة عبر مكونات متعددة.

هذا هو المكان الذي تصبح فيه المعالجة بالدفعات الصغيرة مفيدة. بدلاً من تقييم ما إذا كان من الممكن تصنيع مكون واحد بشكل صحيح فقط، يمكن للمهندسين ملاحظة ما إذا كانت العملية تنتج نفس الميزات المهمة بشكل متكرر.

يبدأ تآكل الأداة في الأهمية بشكل أكبر في هذه المرحلة. كما أصبح تقييم تكرار التركيبات واتساق الفحص أسهل.

يمكن للبيانات التي تم جمعها عبر عدة مكونات أن تكشف عن اتجاهات الأبعاد التي يصعب رؤيتها من نموذج أولي واحد. يمكن لهذه الملاحظات بعد ذلك توجيه تعديلات العملية قبل زيادة أحجام الإنتاج.

تصنيع النماذج الأولية عبر الصناعات المختلفة

تعد النماذج الأولية للتصنيع باستخدام الحاسب الآلي ذات صلة بالعديد من القطاعات الهندسية لأن معظم المنتجات الميكانيكية تستفيد من التحقق المادي قبل إنشاء التصميم بالكامل.

قد تركز النماذج الأولية للفضاء على الهياكل خفيفة الوزن، والهندسة المعقدة، والواجهات الدقيقة، والمواد عالية الأداء. قد يتضمن تطوير السيارات أعمدة، وأقواس، ومبيتات، ومكونات نظام الدفع، والتركيبات، ومجموعات الاختبار.

يمكن أن يتضمن تطوير الأجهزة الطبية مكونات دقيقة صغيرة، ومواد متخصصة، وأسطح يمكن التحكم فيها، وعلاقات تجميع معقدة. تتطلب مشاريع الأتمتة الصناعية في كثير من الأحيان أقواسًا مخصصة، وواجهات للآلات، وألواح تثبيت، ومبيتات، وأعمدة، ومكونات أخرى منخفضة الحجم أثناء تطوير المعدات.

يمكن لأمثلة التصنيع الحقيقية أيضًا أن تساعد المهندسين على فهم كيفية تفاعل الهندسة والمواد وطرق التصنيع والفحص في التطبيقات المختلفة. قمة دراسات حالة التصنيع توضيح عدة أنواع من المكونات الدقيقة عبر تطبيقات الطيران والسيارات والآلات والتطبيقات الطبية والأتمتة والهيدروليكية.

الأخطاء الشائعة في النموذج الأولي لتصنيع CNC

يمكن أن يفقد النموذج الأولي الكثير من قيمته الهندسية عندما لا يكون الغرض منه محددًا بوضوح. إن محاولة التحقق من صحة المظهر ودقة الأبعاد وسلوك المواد والتجميع وكل حالة سطحية نهائية باستخدام نموذج أولي واحد غير متحكم فيه يمكن أن تجعل من الصعب تفسير النتائج.

هناك مشكلة شائعة أخرى وهي تعيين التفاوتات المقيدة دون تحديد الأبعاد التي تعمل حقًا. وهذا يمكن أن يصرف الانتباه عن الميزات الأكثر أهمية.

يعد تجاهل سلوك التركيبات أمرًا محفوفًا بالمخاطر أيضًا. قد لا يحتفظ المكون الذي يتم وضعه في موضعه أثناء التشغيل الآلي بنفس الشكل الهندسي بعد فك التثبيت.

يجب على المصممين أيضًا تجنب التعامل مع الجزء المادي الأول باعتباره الإجابة النهائية. النموذج الأولي موجود للكشف عن فرص التحسين. يعد اكتشاف مشكلة في التصميم أثناء اختبار النموذج الأولي معلومات مفيدة لأنه يسمح بتصحيح المشكلة قبل أن تصبح عملية التصنيع أقل مرونة.

كيفية إعداد رسم النموذج الأولي للتصنيع باستخدام الحاسب الآلي

يجب أن ينقل رسم النموذج الأولي المفيد بوضوح المواد والأبعاد الحرجة والمذكرات والخيوط ومتطلبات السطح والتفاوتات الهندسية وأي ميزات تؤثر بشكل مباشر على الاختبار المقصود.

ليس كل البعد يحتاج إلى نفس المستوى من التحكم. يجب تحديد الميزات الوظيفية بحيث تظل جهود التصنيع والفحص متوافقة مع هدف النموذج الأولي.

يجب أن يتوافق الرسم أيضًا مع نموذج CAD. يمكن أن يؤدي تضارب المعلومات بين مصدرين إلى خلق حالة من عدم اليقين غير الضروري أثناء التصنيع.

إذا كان يجب أن يظل سطح معين بدون علامات، فيجب فحص الميزة بطريقة معينة، أو سيتفاعل النموذج الأولي مع مكون تجميع مهم آخر، فيجب الإبلاغ عن هذه المتطلبات بوضوح.

تعمل الوثائق الفنية الجيدة على تقليل الترجمة الفورية وتجعل تعليقات النماذج الأولية أكثر فائدة.

خاتمة

يوفر النموذج الأولي للتصنيع باستخدام الحاسب الآلي جسرًا عمليًا بين التصميم الرقمي والأداء الميكانيكي الحقيقي. من خلال إنتاج مكون مادي من مادة هندسية، يمكن للمصممين تقييم دقة الأبعاد، وملاءمة التجميع، وظروف السطح، والميزات الهيكلية، وإمكانية الوصول إلى التصنيع، والسلوك الوظيفي قبل إنشاء عملية التصنيع بالكامل.

تبدأ مشاريع النماذج الأولية الأكثر فعالية بهدف هندسي واضح. يجب أن يدعم اختيار المواد، واستراتيجية التسامح، وهيكل المسند، وتسلسل التصنيع، وعقد العمل، والتشطيب، والفحص هذا الهدف.

تعد تصنيع النماذج الأولية أيضًا فرصة لتحسين التصميم نفسه. يمكن تحديد وتصحيح صعوبة الوصول إلى الأدوات، أو تشوه الجدران الرقيقة، أو التفاوتات غير الضرورية، أو المسندات غير الواضحة، أو تعارضات التجميع بينما لا تزال التغييرات عملية.

عندما يتم نقل نتائج النموذج الأولي إلى التحقق من صحة الدفعة الصغيرة، يمكن للمهندسين أيضًا تقييم التكرار، واستقرار التركيبات، وسلوك الأداة، واتساق الفحص. بهذه الطريقة، يؤدي تطوير النموذج الأولي لتصنيع CNC إلى أكثر من مجرد إنشاء جزء مبكر؛ فهو يساعد في إنشاء مسار أكثر موثوقية بدءًا من تصميم CAD وحتى التصنيع الوظيفي.
